大力揚 × 日本鐵三角 DL090 PP-UH4040-GT7D Type-C OTG 轉 Type-B 數位訊號線｜四芯混合導體結構

Name: 大力揚 × 日本鐵三角 DL090 PP-UH4040-GT7D Type-C OTG 轉 Type-B 數位訊號線｜四芯混合導體結構
Brand: 志達電子精品專賣
SKU: DL090
Availability: InStock

NT$ 6980 ～ NT$ 11980

● 採用向日本鐵三角客製線材，整合四芯導體配置
● 單晶銅與單晶銅鍍銀各半，構成混合導體結構
● 每芯四十股細線螺旋絞合，兼顧截面配置與彎曲性
● 氮氣發泡聚乙烯搭配外層絕緣，區隔內部芯線
● 鋁箔包覆搭配鍍錫銅地線，形成線身屏蔽結構
● 棉紗填充支撐內部線芯，外覆護套提供機械保護

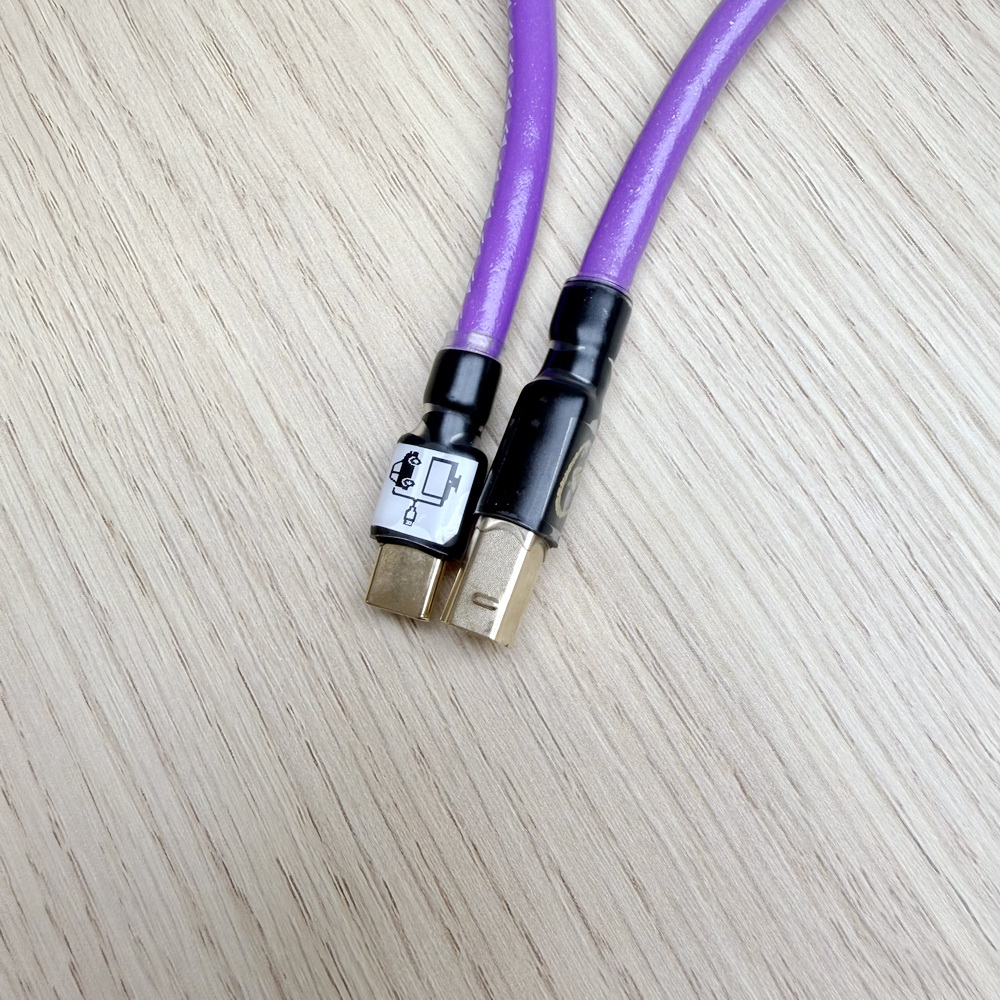

● 雙端採用直式公頭配置，方便對應設備介面插接
● 訊源端設有圖示標籤，方便辨識連接端與使用方向
● 紫色外被加入金蔥亮粉，提升桌面配線的外觀辨識

線長

DL090/0.5 50CM DL090/1.0 100CM DL090/1.5 150CM DL090/2.0 200CM DL090/3.0 300CM

數量

❤ 加入追蹤

大力揚 × 日本鐵三角 DL090 PP-UH4040-GT7D Type-C OTG 轉 Type-B 數位訊號線｜四芯混合導體結構

————————————

產品介紹

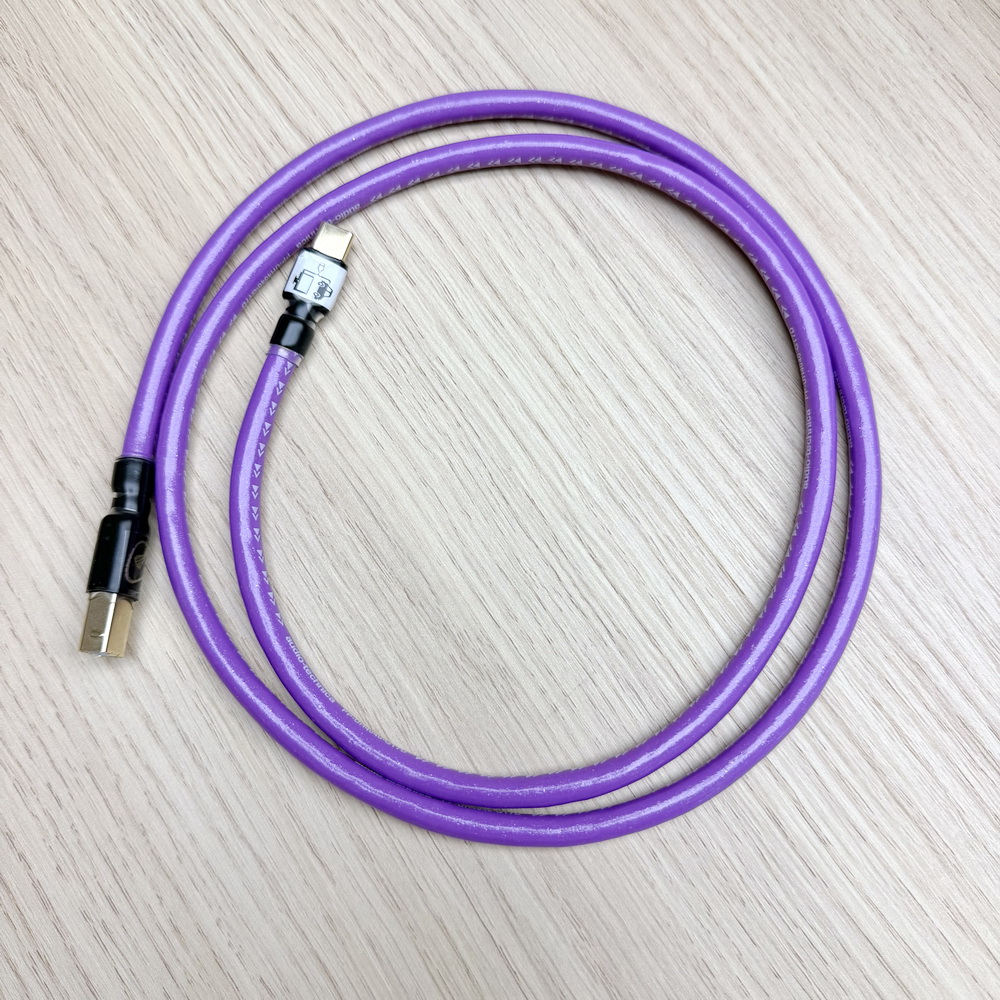

大力揚 DL090 採用向日本鐵三角客製的 PP-UH4040-GT7D 線材，配置 Type-C 公 OTG 轉 Type-B 公接頭，供相容電腦、手機及播放器連接桌上型 USB 音訊設備。設計以四芯混合導體為基礎，整合絕緣、屏蔽與外被保護，對應行動訊源接入桌面解碼系統的需求，減少另外搭配接頭轉換器的環節。

DL090 著重訊源與接收設備之間的數位資料連接，可搭配具備 USB Type-B 音訊輸入的 DAC 或擴大機。使用時由訊源輸出音訊資料，再交由接收設備完成解碼與後續處理。實際支援的取樣率、位元深度及播放格式，仍取決於訊源、播放軟體與 DAC 的相容性，不能僅由線材導體配置推定。

每芯導體由二十股 OCC 單晶銅與二十股 OCC 單晶銅鍍銀組成，單股直徑均為 0.08mm，採螺旋絞合形成四十股結構。芯線以氮氣發泡 PE 與 PE SKIN 絕緣，外圍配置鋁箔及鍍錫銅地線，再加入棉紗填充與 PVC 外被，分別承擔絕緣、屏蔽、支撐及保護功能；紫色與金蔥亮粉則屬外觀設計。

連接時將 Type-C 端接至支援 USB 主機／OTG 與 USB 音訊輸出的訊源，Type-B 端接至設備的 USB 音訊輸入孔，並確認輸出設定及所需驅動程式。線身外徑約 6.5mm，配置時應預留自然彎曲空間，避免接頭附近急折或懸空受力；搭配需要獨立供電的 DAC 時，仍須依設備要求接妥電源。

————————————

產品規格

● 品牌：大力揚 Power Praise
● 成品型號：DL090
● 產品類型：USB OTG 數位訊號線
● 線材來源：大力揚向日本鐵三角客製

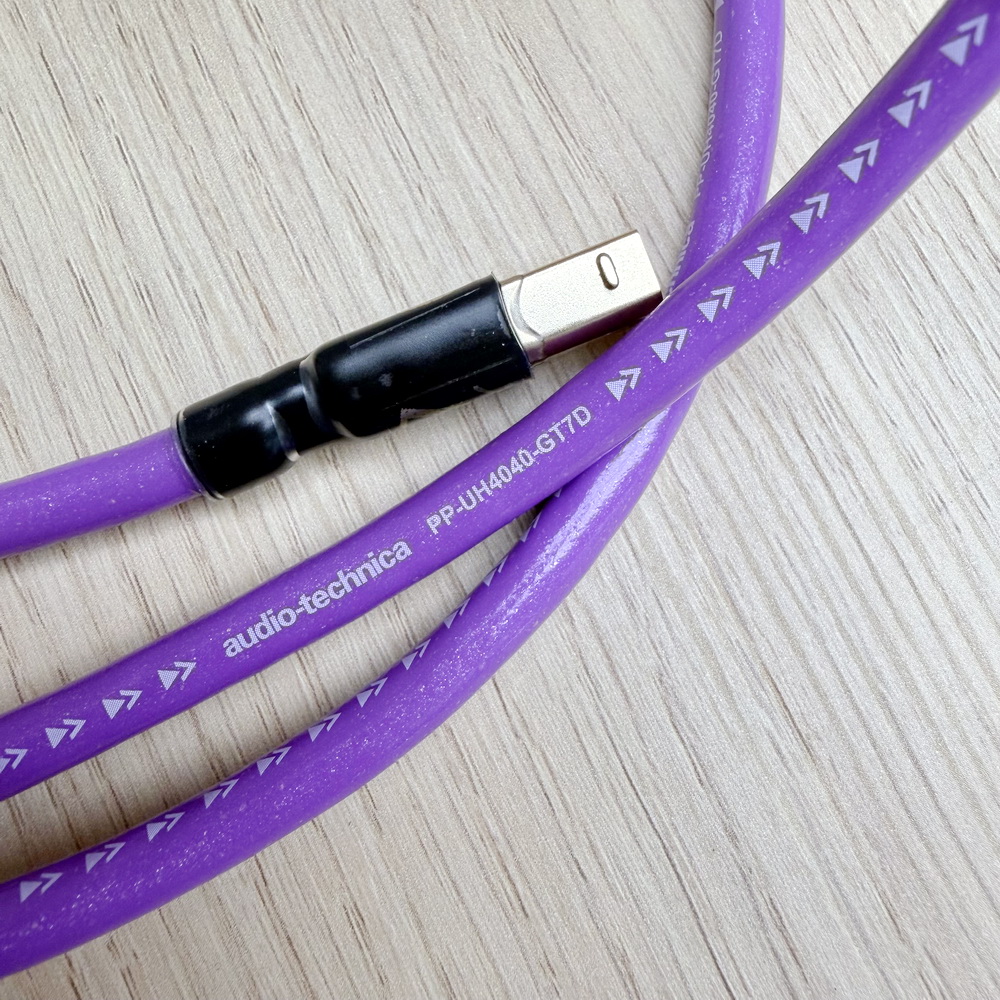

● 線身型號：PP-UH4040-GT7D
● 接頭配置：Type-C 公 OTG 轉 Type-B 公
● 接頭形式：雙端直式
● 端頭識別：Type-C 端設有圖示標籤
● 連接用途：相容訊源至 USB Type-B 音訊輸入設備
● 訊源需求：支援對應 USB 主機／OTG 與 USB 音訊輸出功能
● 導體材質：OCC 單晶銅＋OCC 單晶銅鍍銀
● 芯線配置：4 芯
● 單芯單晶銅配置：直徑 0.08mm × 20 股
● 單芯單晶銅鍍銀配置：直徑 0.08mm × 20 股
● 單芯總股數：40 股
● 導體比例：兩種導體各占單芯股數 50%，非銀含量比例
● 導體絞合方式：螺旋絞合
● 芯線絕緣：氮氣發泡 PE＋PE SKIN
● 屏蔽結構：鋁箔包覆
● 地線材質：鍍錫銅
● 地線結構：直徑 0.18mm × 7 股
● 填充材料：棉紗
● 外被材質：PVC
● 線身顏色：紫色，添加金蔥亮粉
● 線身外徑：約 6.5mm

線身圖面電氣規格

● 導體電阻：20°C 時，直流電阻 ≤0.092Ω/m
● 絕緣電阻：20°C、DC 500V 測試條件下，≥50MΩ
● 線對電容量：≤115pF/m，依圖面指定線對
● 特性阻抗：90Ω
● 耐電壓：AC 500V／1 分鐘

※ 線身結構與電氣數據依所提供 DL084 頁面的同型號線材資料整理；成品型號及接頭配置依本次提供的 DL090 資料列示。上述電氣數值為線身圖面規格，非成品實測值。

※ 以上規格如有誤，以原廠公佈為準。

————————————
